Support de PCB Magnétique
Pour faciliter mes travaux de soudure électronique, j'ai fabriqué ce support magnétique sur-mesure. Le principe est d'avoir une liberté totale de mouvement pour maintenir les circuits imprimés (PCB) de toutes tailles.

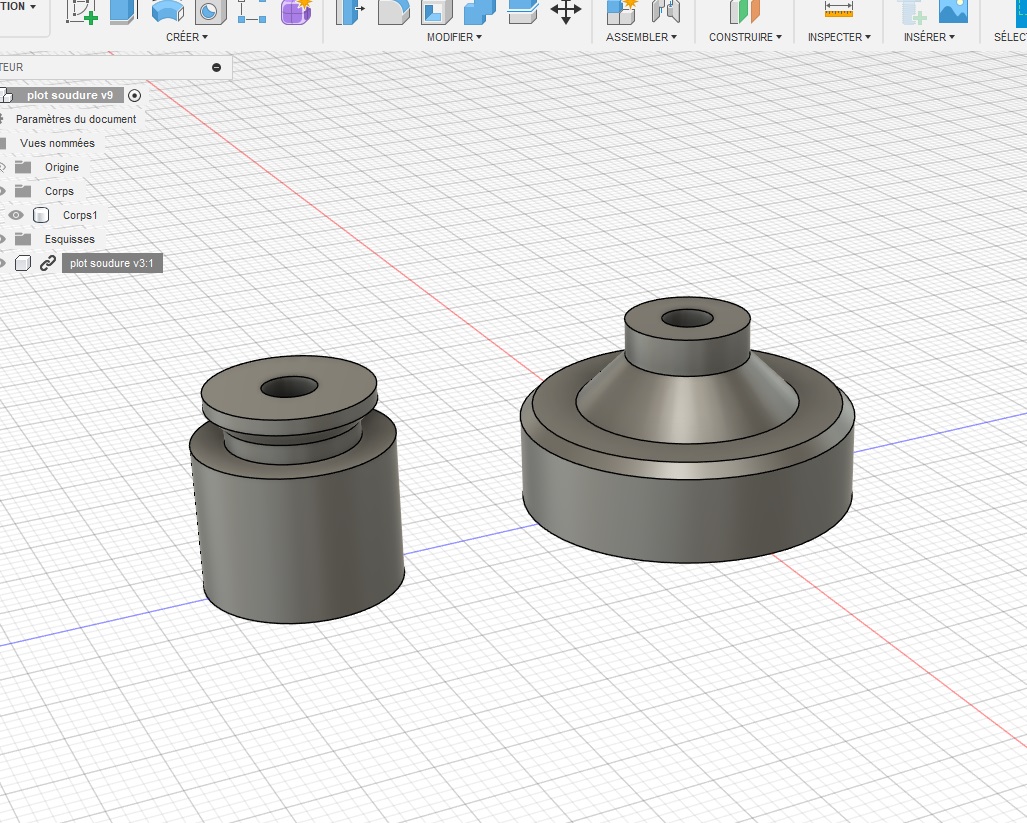

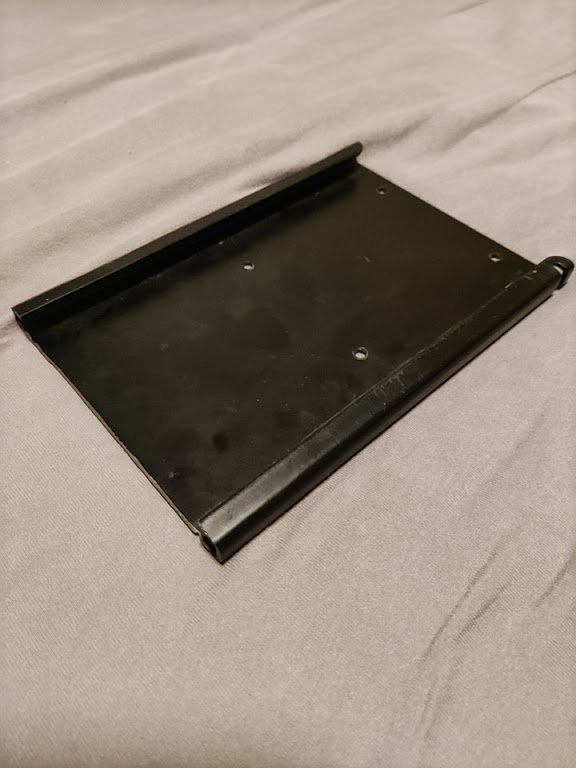

La base est constituée d'une plaque d'acier découpée en rectangle et peinte pour offrir un plan de travail propre et protégé. Le système repose sur des plots mobiles imprimés en 3D, sous lesquels j'ai collé des aimants puissants. Cette configuration permet de positionner les supports n'importe où sur la plaque en fonction de la forme du circuit.

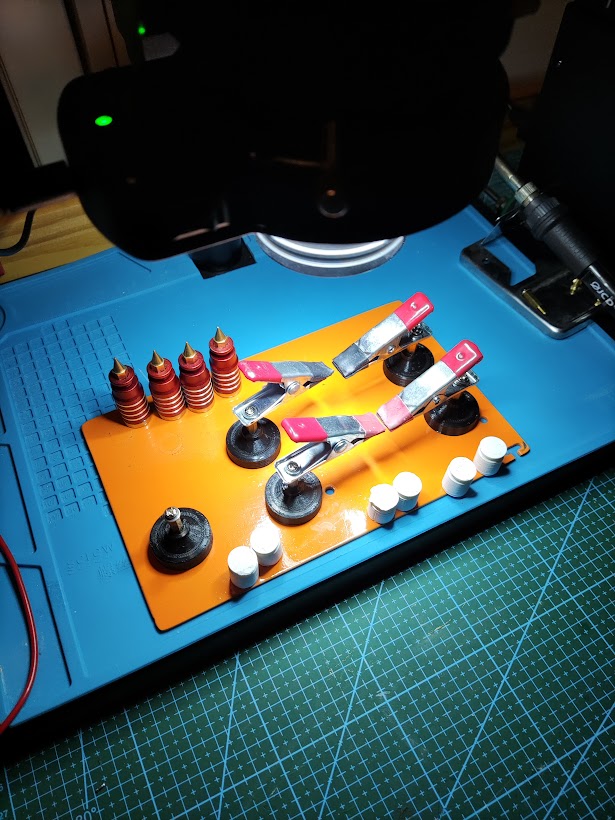

J'ai conçu deux versions de supports :
- Une version avec une fente précise pour maintenir le PCB par la tranche.
- Une version permettant de fixer une pince pour maintenir des fils ou des composants lors du soudage.
Un outil robuste, stable et totalement modulaire qui change la vie pour les soudures de précision.
