Éclairage et Ventilation Solaire pour Cabanon

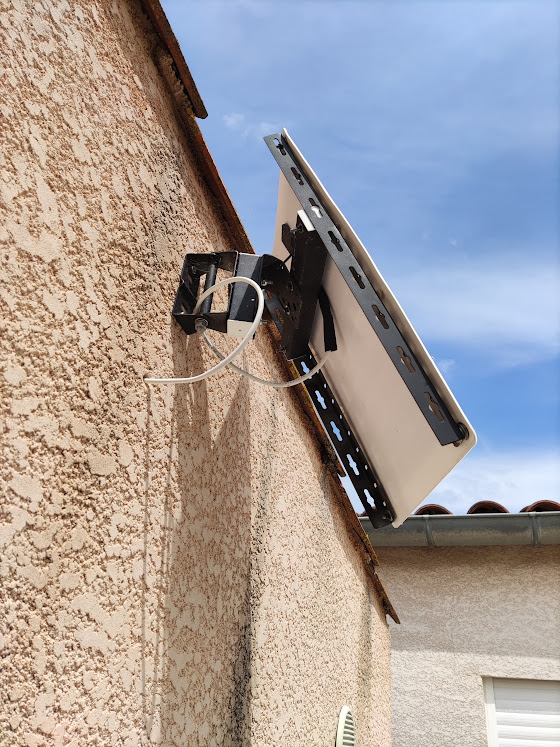

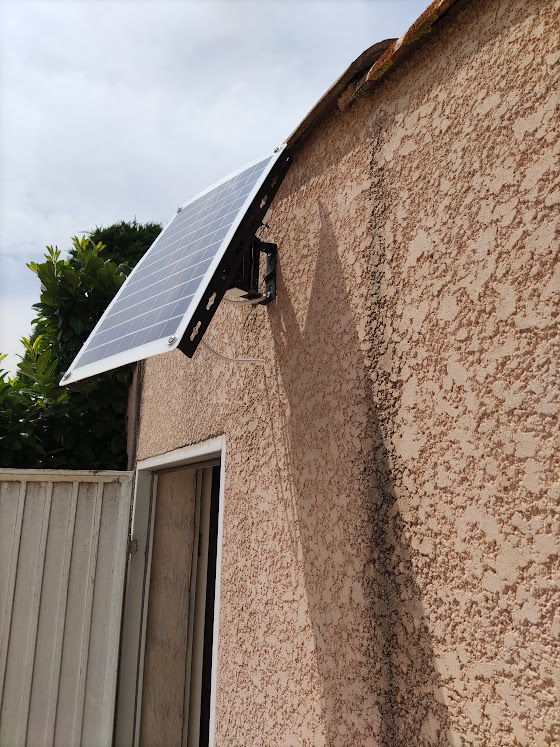

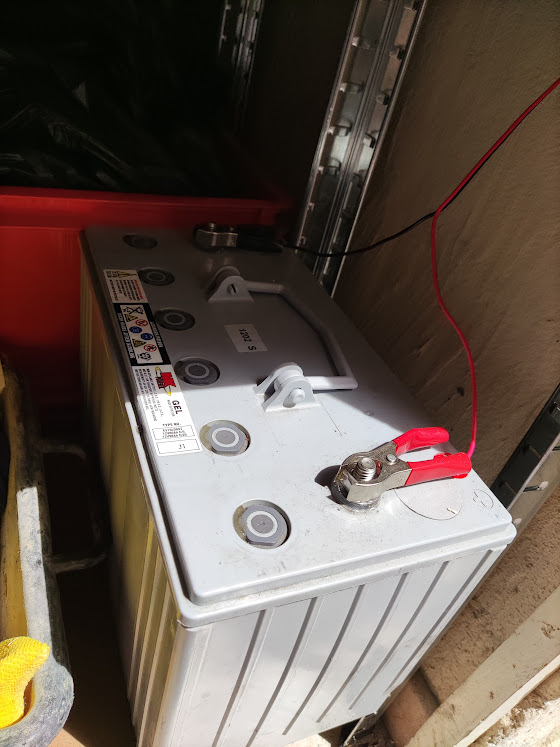

L'objectif de ce projet était d'apporter l'autonomie électrique à un cabanon de jardin non raccordé au réseau. L'installation repose sur un panneau photovoltaïque et un contrôleur de charge, alimentant un pack batterie Lithium-ion 3S2P fait maison (en remplacement d'une ancienne batterie au plomb).

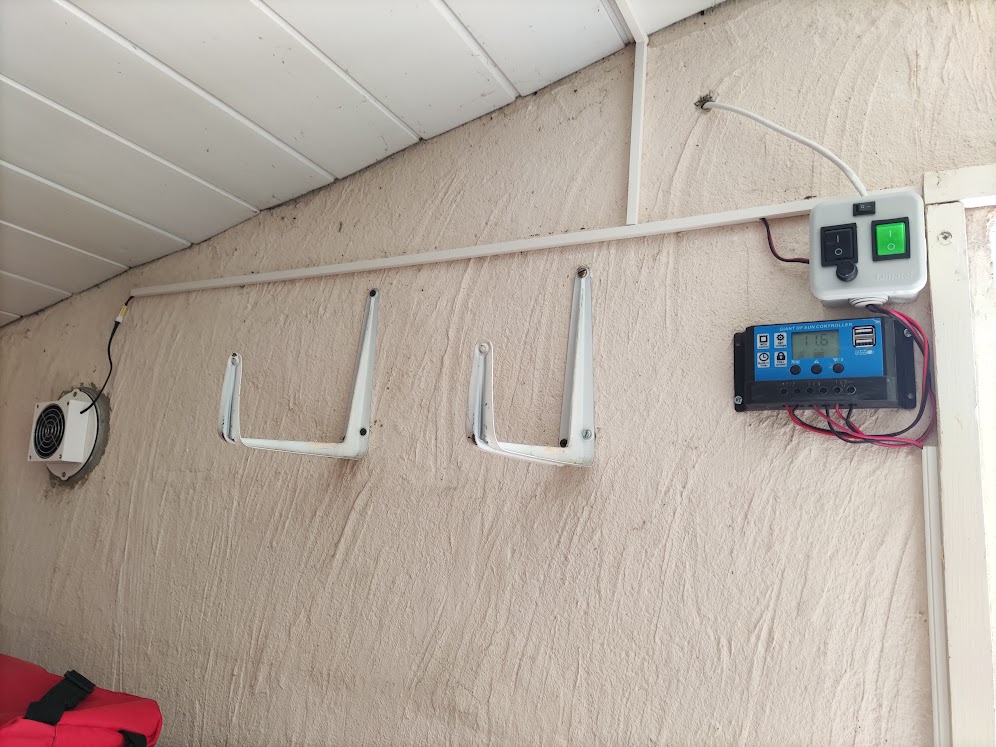

La console de contrôle, fabriquée à partir d'un boîtier de dérivation, regroupe les commandes essentielles :

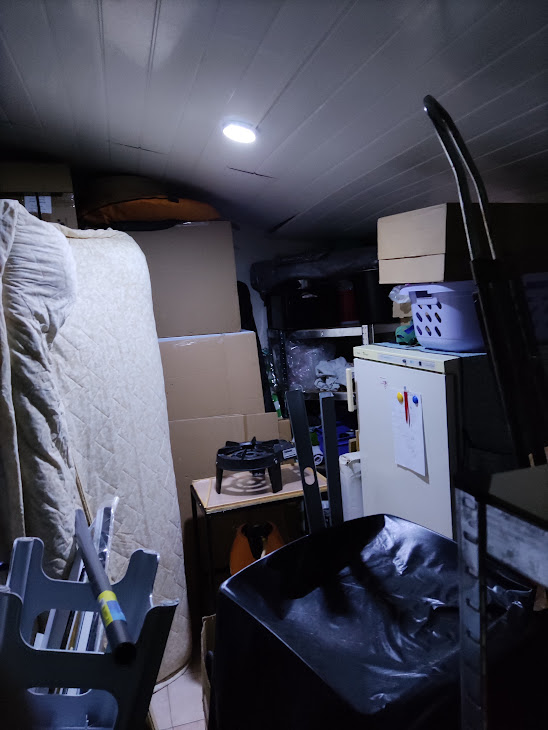

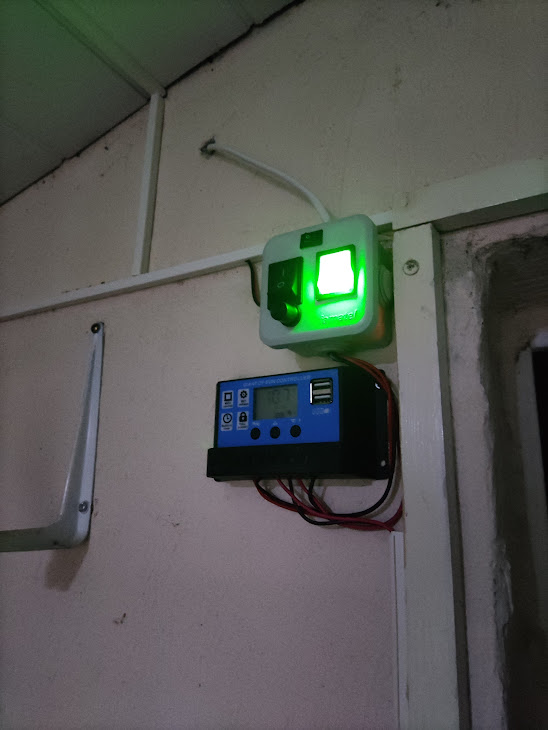

- Interrupteur Éclairage : Pour la lumière intérieure, avec un témoin LED vert pratique pour le repérer dans le noir.
- Interrupteur Ventilation : Permet d'activer l'extraction d'air pour éviter l'humidité.
- Interrupteur de Sécurité Solaire : Un switch dédié pour couper l'arrivée du panneau solaire. C'est une sécurité indispensable pour pouvoir intervenir sur le circuit sans risquer d'endommager le contrôleur de charge en l'alimentant sans batterie.
Pour la ventilation, j'ai intégré un bouton rotatif relié à un contrôleur PWM, permettant de varier la vitesse de 6V à 12V. Cela permet d'ajuster finement le flux d'air selon le besoin. Une installation propre, sécurisée et parfaitement adaptée à un usage en autonomie.
