Piège à Moustiques (Aspiration & UV)
Ce projet s'attaque à la problématique des moustiques avec une approche scientifique et robuste, basée sur le principe de l'aspiration forcée. Le système attire les insectes grâce à un combo de lumière UV et d'odeurs, avant de les capturer dans un filet dont ils ne peuvent plus s'échapper.

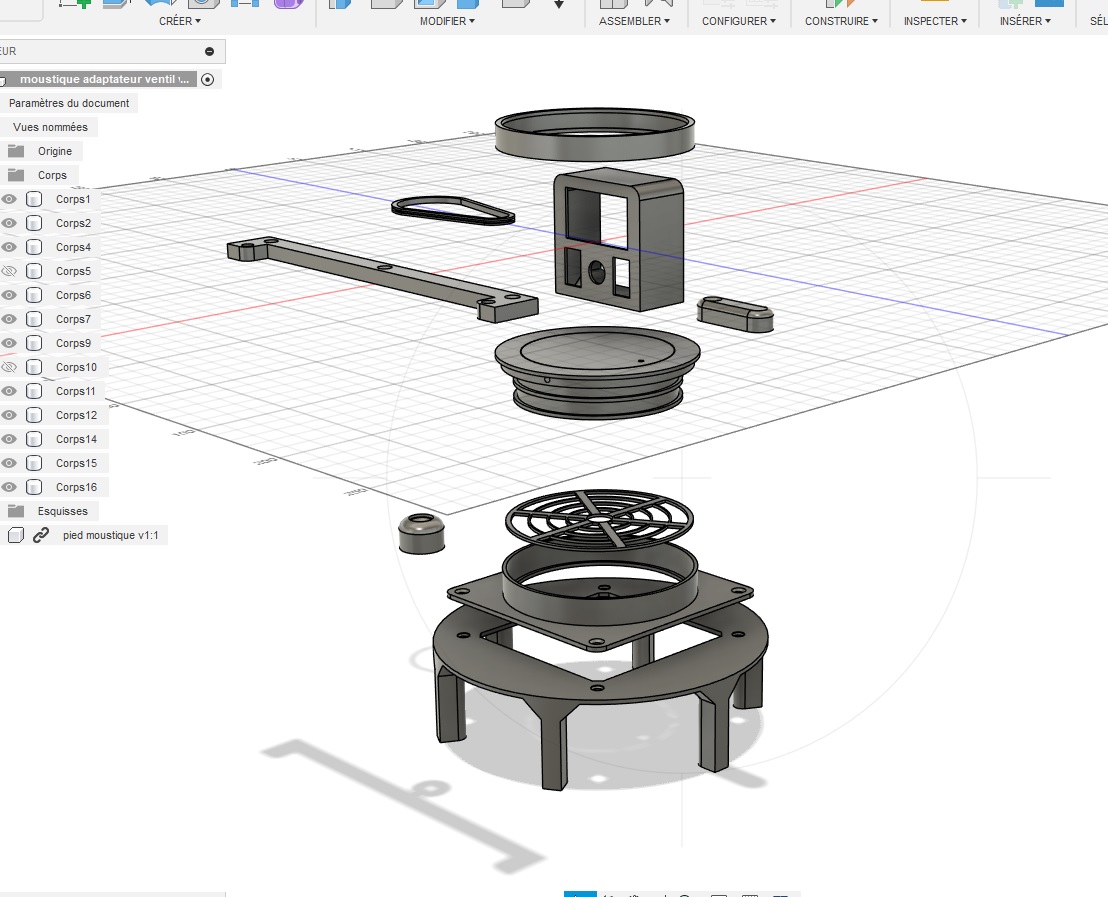

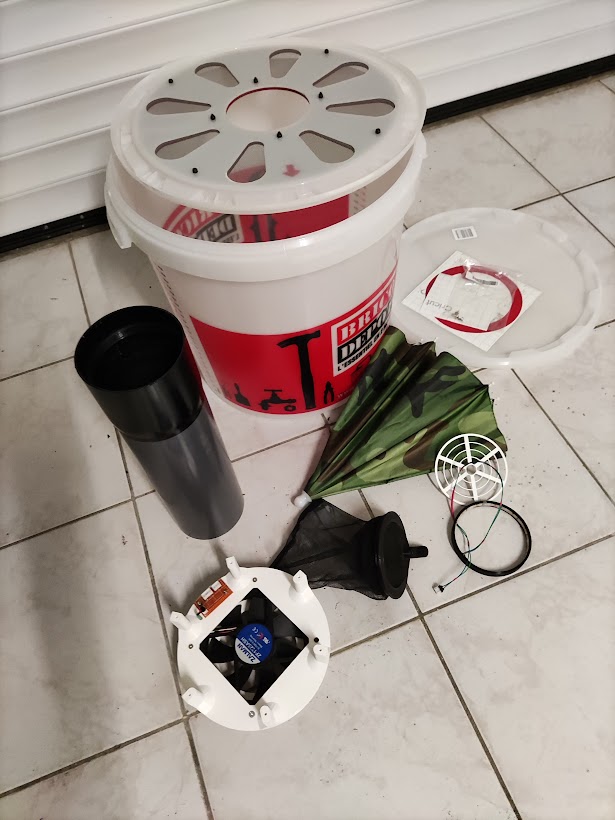

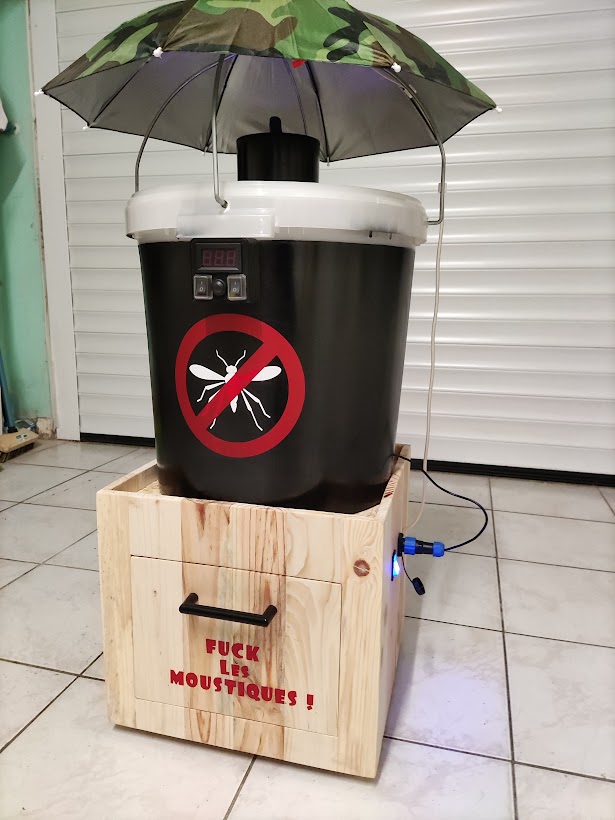

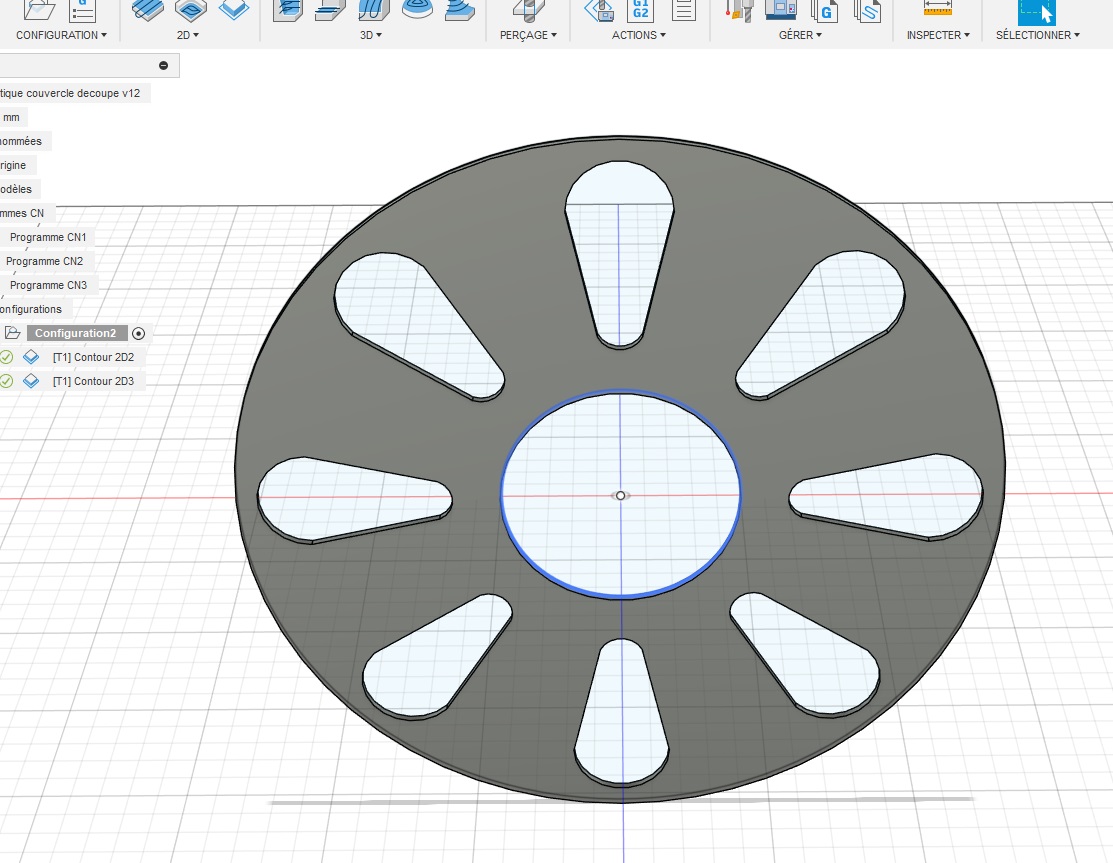

La conception mécanique combine plusieurs techniques de fabrication numérique. Les pièces d'adaptation pour les tuyaux PVC ont été modélisées sur Fusion 360 et imprimées en 3D pour s'adapter parfaitement. Le couvercle du seau de chez Brico Dépôt et une plaque de pvc ont été usiné à la CNC RS32 pour prendre en sandwich une moustiquaire, garantissant un flux d'air maximal. Pour optimiser l'attraction, j'ai ajouté un 'parapluie' au sommet du piège : il protège l'aspiration des intempéries tout en créant une zone ombragée, particulièrement attractive pour les moustiques qui cherchent naturellement des coins frais et sombres.

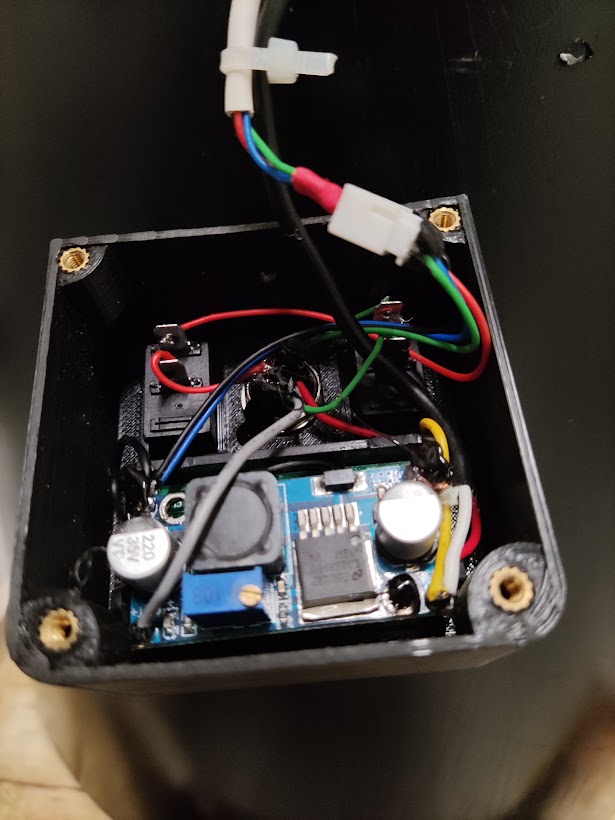

L'électronique a été pensée pour être pratique et autonome. Le boîtier de contrôle dispose de deux interrupteurs permettant de piloter indépendamment le ventilateur et les LED UV via un convertisseur DC-DC. Un bouton poussoir a également été intégré pour afficher instantanément la tension de la batterie, permettant de surveiller l'autonomie du piège en un clin d'œil. Le système reste évolutif avec un flexible prêt pour l'injection de CO2.
